موتورخانه و نحوه کار آن چگونه است

 به گزارش اخبار ساخته ها؛ ابعاد اتاق یا فضای در نظر گرفته شده متناسب با ابعاد و بزرگی ساختمان یا صنایع مورد نظر است. در ساختمان ها و یا صنایع کوچک معمولا یک اتاق در طبقات پایین برای نصب تجهیزات موتورخانه کافی است ولی در ساختمان های بزرگ مسکونی ، اداری ، تجاری ، صنعتی و غیره اغلب چندین اتاق و یا یک یا چند طبقه از ساختمان برای نصب اجزای موتورخانه در نظر گرفته می شود.

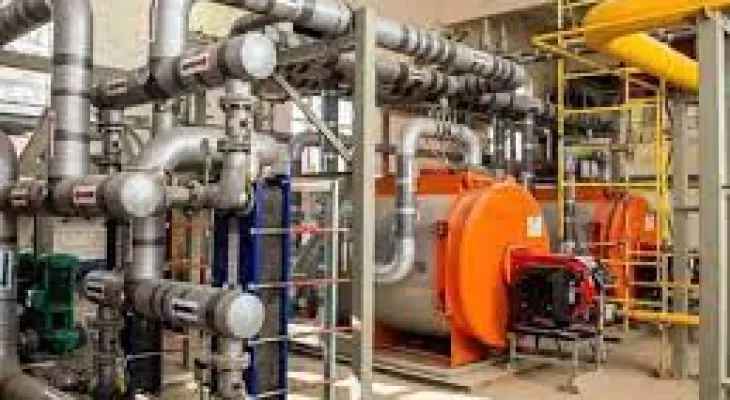

موتورخانه صنعتی

مهمترین اجزای موتورخانه ساختمان و موتورخانه صنعتی

اجزای موتورخانه ساختمان ها و صنایع عبارتند از :

۱ . تجهیزات ایجاد کننده آب گرم و سرد

۱ . ۱ . بویلر ها یا همان دیگ های آبگرم یا بخار داغ با مشعل گازسوز (دستگاه های گرم کننده آب) با راندمانی بین ۷۸ تا ۸۶ درصد

۱ . ۲ . چیلر ها (دستگاه های سرد کننده آب)

۱ . ۳ . برج خنک کننده نصب شده در فضای آزاد مانند بام یا حیاط (در صورت استفاده از چیلر تراکمی آب خنک و یا چیلر جذبی)

۲ . تجهیزات ایجاد کننده آبگرم بهداشتی

مخازن تهیه آبگرم بهداشتی شامل مخزن دو جداره یا مخزن کویل دار (قابل آشامیدن و برای شستشو)

۳ . تجهیزات جانبی

۳ . ۱ . منبع انبساط

۳ . ۲ . فیلتر شنی و سختی گیر (مخزنی برای گرفتن املاح سخت موجود در آب و جلوگیری از انتقال آن به بویلر)

۳ . ۳ . تجهیزات الکتریکی و کنترل کننده (تابلو برق) مانند سنسورها، سوپاپ های الکتریکی، پردازشگر مرکزی، تنظیم کننده مقدار شعله در حال سوختن بویلر (متناسب با نیاز مصرف کننده) و سیستم کنترل عملکرد بهینه چیلر

۳ . ۴ . سایر تجهیزات موتورخانه ساختمان و یا صنایع شامل سوپاپ ها و لوله های فرعی ، عایق بندی ها ، پمپ آب آتشنشانی و …

۴ . تاسیسات منتقل کننده آب سرد و گرم به ساختمان

۴ . ۱ . پمپ های سیرکولاسیون آب گرم و سرد

۴ . ۲ . لوله ها ، کلکتورها و سوپاپ های (شیرهای) توزیع کننده اصلی

۵ . دستگاه های توزیع کننده هوای سرد و گرم در ساختمان

استفاده از تجهیزاتی مانند فن کویل ، شوفاژ (رادیاتور) ،هواساز و … برای توزیع هوای سرد و گرم در درون ساختمان (در اثر تبادل حرارت آب سرد و گرم با هوا در این تجهیزات) و یا ارسال آب سرد به تجهیزات صنعتی جهت خنک کاری تجهیزات در موتورخانه کارخانجات

نکات مهم درباره موتورخانه صنعتی و ساختمانی :

معمولا تجهیزات و اجزای موتورخانه های بزرگ توسط یک مهندس یا تکنسین ساکن (مقیم) نگهداری می شوند.

امروزه اجزای اصلی و تجهیزات موتورخانه توسط سیستم های کنترلی مدرن، کنترل می شوند و در ارتباط با سایر سیستم های کنترلی ساختمان مانند سیستم کنترل روشنایی، تجهیزات ایمنی و … کار می کنند.

تجهیزات صرفا الکتریکی و الکترونیکی معمولا در موتورخانه نصب نمی شوند و برای آنها مکانی دیگر در نظر گرفته می شود.

مهمترین مسئله در طراحی موتورخانه ساختمان ها و صنایع، طراحی اصولی جهت رسیدن به راندمان حداکثری و در عین حال کاهش تجهیزات و پیچیدگی های آن است که این کار معمولا توسط نرم افزارهای مخصوص طراحی تجهیزات موتورخانه صنعتی و ساختمانی مانند Revit MEP و PDMS و … انجام می شود.

برای تهیه آبگرم بهداشتی قابل آشامیدن نیز از مبدل های حرارتی (منابع کویل دار) یا مخازن دو جداره و … استفاده می شود.

موتورخانه چگونه کار می کند ؟

در پاسخ به این سوال که موتورخانه چگونه کار می کند به طور کلی می توان گفت که دستگاه های چیلر تراکمی آب خنک و یا جذبی مستقر در آن، درجه حرارت آب ورودی به دستگاه را کاهش و دستگاه های بویلر یا همان دیگ آبگرم یا بخار داغ مجهز به مشعل گازسوز، درجه حرارت آب ورودی به دستگاه را افزایش می دهند.

طرز کار موتورخانه به این شکل است که پمپ های آب، این آب سرد و گرم را با لوله کشی مرکزی و پس از گذراندن از شیرهای تنظیم کننده جریان آب، به قسمت های مختلف ساختمان جهت گرمایش و یا سرمایش هوای ساختمان (توسط شوفاژ، فن کویل، هواساز، سیستم‌ گرمایش از کف و …) و یا سردسازی تجهیزات صنعتی ارسال می کنند.

تعداد لوله ها، سوپاپ ها و پمپ های بکار رفته در یک موتورخانه صنعتی یا ساختمانی بزرگ آنقدر زیاد است که در نگاه اول، افرادی را که با طرز کار موتورخانه آشنا نیستند، سردرگم می کند. ولی به طور خلاصه چیلر ها دستگاه سرد کننده آب و بویلر های گازسوز دستگاه های گرم کننده آب هستند و آب سرد و گرم از طریق پمپ ها و لوله ها در ساختمان توزیع می شود.

همچنین آبگرمی که برای آشامیدن و شستشو در ساختمان نیاز است در منبعی به نام منبع آبگرم بهداشتی که در انواع دوجداره و یا کویل دار ساخته می شوند، ایجاد می شود. به این شکل که قسمتی از آب داغ یا بخار داغ خروجی از بویلر با پمپ و لوله کشی به منبع آبگرم بهداشتی ارسال و همزمان یک خط آب لوله کشی شهری نیز از سمت دیگر وارد این منبع شده و با هم تبادل حرارتی انجام می دهند تا دمای آبگرم بهداشتی افزایش یابد. سپس این آب با لوله ها و پمپ هایی در سرتاسر ساختمان جهت مصرف روزانه پمپاژ می شود.
