آشنایی با تابلو فرمان آسانسور

 به گزارش اخبار ساخته ها؛ در مقاله ای با عنوان قطعات آسانسور به بررسی کلی تک تک این قطعات پرداختیم که مطالعه آن می تواند یک دید کلی از قطعاتی که در آسانسور به کار رفته است به شما ارائه کند.

تابلو فرمان آسانسور چیست؟

یکی از اجزای مهم در بخش های الکترونیکی و کنترلی آسانسور ، تابلو فرمان آسانسور می باشد. این قطعه که بدنه ای فلزی دارد و به شکل جعبه می باشد شامل مدارهای زیاد و قطعات الکترونیکی و هم چنین ریزپردازنده ها می باشد. وظیفه اصلی تابلو فرمان آسانسور که در موتورخانه آسانسور نصب می شود ، کنترل حرکت کابین و اعلام وضعیت های مختلف است.

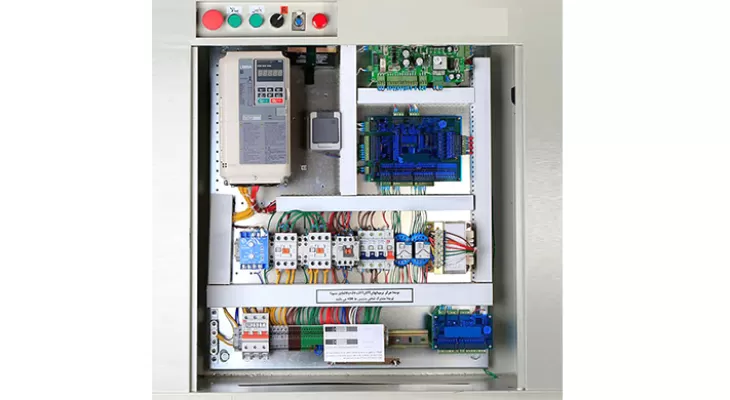

تابلو فرمان آسانسور

وظایف تابلو فرمان آسانسور چیست؟

در یک دسته بندی کلی می توان وظایف تابلو فرمان آسانسور را به صورت زیر دسته بندی نمود :

کنترل سرعت موتور اصلی آسانسور

کنترل جهت حرکت آسانسور (بالا یا پایین به منظور یافتن طبقه موردنظر)

پردازش درخواست هایی که از طریق طبقات و یا داخل کابین صادر می شود.

حفظ ایمنی مسافران

حفاظت از تجهیزات الکتریکی آسانسور

و …

در داخل تابلو فرمان آسانسور اجزای الکترونیکی زیادی به چشم می خورد که عبارتند از :

برد اصلی IMC

برد I/O (تنظیم شده جهت طبقات و نمایش طبقه)

برد کابین CAB

برد تغذیه و شارژ باطری IPS

برد کنترل بار و فاز LPC

اجزاء الکترونیکی تابلو فرمان که در بالا ذکر شد ، اجزای اصلی تابلو فرمان آسانسور هستند که در کنار این قطعات ، اجزای دیگری مثل انواع ترمینال ها ، منبع تغذیه ، فیوزها ، جعبه رویزیون و … نیز از اجزاء تابلو فرمان آسانسور محسوب می گردد.

انواع تابلو فرمان آسانسور کدامند؟

بر اساس نیازهای مختلف که در اثر طراحی های مختلف آسانسور پدید آمده است ، تابلو فرمان آسانسور نیز انواع مختلفی دارد که عبارتند از :

تابلو فرمان دو سرعته AC2

تابلو فرمان دو سرعته تلفیقی (با نجات اضطراری)

تابلو فرمان درایودار vvvf

تابلو فرمان درایودار تلفیقی (با نجات اضطراری)

تابلو فرمان گیرلس Gearless

تابلو فرمان گیرلس Gearless تلفیقی (با نجات اضطراری)

تابلو فرمان هیدرولیک

تابلو فرمان هیدرولیک تلفیقی (با نجات اضطراری)

در ادامه با ما همراه باشید تا با کاربری هریک از این نوع تابلو فرمان ها آشنا شویم.

تابلو فرمان دو سرعته AC2

تابلو فرمان دو سرعته آسانسور جهت راه اندازی موتور آسانسور دو سرته به کار می رود. تابلو فرمان دو سرعته AC از یک موتور گیربکس دو سرعته که دارای سرعتهای دور تند و دور کند می باشد استفاده می کند.

این نوع تابلو فرمان که امروزه کمتر مورد استفاده قرار می گیرد دارای قیمت پایین تری نسبت به مدل های دیگر تابلو فرمان است. علت پایین بودن قیمت این نوع تابلو فرمان ، پایین بودن کارایی آن است. به صورتی که باعث ایجاد لرزش در کابین آسانسور می گردد. با این حال پایین بودن قیمت آن ، باعث ایجاد مزیتی شده است که باعث می شود هنوز هم از این نوع تابلو فرمان استفاده گردد.

از این نوع تابلو فرمان آسانسور در مکان هایی که هزینه کلی آسانسور مساله ای مهم است و ساختمان هایی که نیاز به پروانه پایان کار ندارند ، استفاده می شود.

تابلو فرمان دو سرعته تلفیقی (با نجات اضطراری)

تابلو فرمان دو سرعته تلفیقی که دارای قابلیت نجات در شرایط خاص است ، برای ساختمان های تا ۲۴ طبقه مناسب است. این نوع تابلو فرمان آسانسور که به هیچگونه سیم کشی اضافه (با توجه به داشتن قابلیت نجات اضطراری) نیازی ندارد.

مشخصات فنی تابلو فرمان دو سرعته تلفیقی (با نجات اضطراری)

به طور کلی مشخصات فنی تابلو فرمان دو سرعته تلفیقی عبارتند از :

قابل استفاده برای راه اندازی در ساختمان های تا ۲۴ طبقه

قابل راه اندازی به صورت کلکتیو سلکتیو ، کلکتیو دان ، فول کلکتیو و …

دارای سیستم اصلاح توالی فاز هوشمند

قابل راه اندازی در انواع درب آسانسور (AC , DC)

دارای قابلیت عملکرد در حالت های I و II  آتشنشانی

قابلیت راه اندازی به صورت دوبلکس

دارای پوشش رنگ مقاوم الکترواستاتیک

فعال شدن بخش نجات اضطراری در صورت وقوع قطع ناگهانی برقیا عدم تعادل سه فاز

عدم نیاز به سیم کشی اضافه با توجه به قابلیت نجات اضطراری

قابلیت راه اندازی موتور با توان های بالا در انواع سیستم های درایودار و گیرلس

عدم نیاز به سنسور اضافی جهت ایست کامل

روشنایی کامل کابین در صورت قطع برق

تابلو فرمان درایودار vvvf ( تری وی اف )

تابلو فرمان درایودار vvvf نوعی از تابلو فرمان آسانسور است که با توجه به دستگاه درایو پیشرفته ای که دارد باعث می شود حرکت کابین آسانسور بین طبقات بسیار نرم انجام شود و توقف کابین در طبقات بدون شوک و ضربه باشد. لازم به ذکر است که این تابلو فرمان به وسیله ارسال دستورات افزایش و کاهش سرعت حرکت موتور در چند مرحله به این هدف رسیده و از ایجاد لرزش در کابین آسانسور جلوگیری می کند. در این مدل تابلو فرمان ، برق مصرفی آسانسور به نسبت تابلو فرمان دو سرعته بسیار کمتر می باشد که از مزیای این مدل محسوب می شود.

مشخصات فنی تابلو فرمان درایودار vvvf ( تری وی اف )

مشخصات فنی این مدل تابلو فرمان آسانسور به شرح زیر است :

قابلیت نصب برای تمامی آسانسورهای کششی با موتورهای گیربکسی و گیرلس

قابلیت کار با انواع درایوهای استاندارد و مطرح موجود در بازار

ایجاد حرکتی نرم و مطلوب

بهینه سازی مناسب مصرف انرژی و کاهش هزینه های مصرف برق

قابلیت راه اندازی تا ۳۲ توقف

دارای سیستم کنترل ترافیک

دارای نمایش و ذخیره سازی خطاها

دارای قابلیت عملکرد در حالت های I و II  آتشنشانی

دارای نمایشگر LCD روی برد

قابلیت کار با انواع نمایشگرها

قابلیت تنظیم تمامی پارامترهای مورد نیاز توسط کاربر

قابلیت انتخاب سرعتهای مختلف ( سرعت یک طبقه ، دو وضعیت سرعت در ریویزیون )

Leveling با انتخاب سرعت مستقل

سیستم Re Leveling با انتخاب سرعت مستقل

امکان عملکرد بصورت سیمپلکس و گروهی

امکان کنسل کردن احضارهای کابین

کنسل شدن شاسی های کابین در صورت گیر کردن مکانیکی آنها

کنسل شدن شاسی های بیرون ( شاسی های سریال )

قابلیت راه اندازی ۲ درب کابین به صورت مجزا و ترکیبی

و …

تابلو فرمان درایودار تلفیقی (با نجات اضطراری)

تابلو فرمان درایودار تلفیقی که دارای قابلیت نجات در شرایط خاص (به عنوان مثال قطع ناگهانی برق) می باشد مناسب جهت استفاده در ساختمان های تا ۱۶ طبقه می باشد. این نوع تابلو فرمان (با توجه به دارا بودن قابلیت نجات) هیچگونه سیم کشی اضافه ای را نیاز ندارد که سبب کاهش هزینه نیز می شود.

 مشخصات فنی تابلو فرمان درایودار تلفیقی

از مشخصات فنی تابلو فرمان درایودار تلفیقی می توان به موارد زیر اشاره نمود :

دارای سیستم نجات اضطراری و کاملا مستقل

دارای سیستم کنترل ترافیک آسانسور

دارای LCD گرافیکی و منوی کاملا فارسی

سیستم نجات اضطراری با توان ۱۵ کیلووات

گشتاور راه انداز بالا د مد نجات اضطراری

قابلیت کد گذاری و تنظیم نرم افزاری تعداد استارت مجاز

قابلیت راه اندازی اسانسور تا ۱۶ طبقه

تابلو فرمان گیرلس Gearless

ساختمان هایی که فاقد موتورخانه برای آسانسور هستند یا فضای محدودی برای آن دارند واجد شرایط برای استفاده از تابلو فرمان گیرلس هستند. این نوع تابلو فرمان مناسب برای استفاده در ساختمان هایی با حداکثر ۳۰ طبقه می باشند. در تابلو فرمان گیرلس از درایوهای کنترل سرعت vvvf استفاده می کند.

مشخصات فنی تابلو فرمان گیرلس Gearless

مشخصات فنی تابلو فرمان گیرلس عبارتند از :

ایجاد حرکتی نرم و بدون لرزش با استفاده از انواع درایوهای کنترل سرعت VVVF

کاهش مصرف انرژی و هزینه های برق به دلیل استفاده از درایوهای VVVF

قابلیت نصب برای تمامی آسانسورهای کششی با موتور سنکرون (Gearless)

مجهز به سیستم نجات اضطراری

برای حفظ موقعیت کابین به هنگام قطع برق مناسب برای آسانسورهای تا سرعت ۲.۵m/s

راه اندازی آسانسور تا حداکثر ۳۲ توقف در تابلو های ALPHA

قابلیت عملکرد در فازهای I و II آتش نشانی

نصب و تعویض آسان بردهای الکترونیکی با بکار گیری ترمینالهای مناسب

قابلیت بکارگیری سیستم جعبه رویزیون کارکدک

دارای سیستم حفاظتی موتور در برابر اضافه بار ، عدم عملکرد صحیح ترمز ، اتصالی در سیم پیچ های موتور و یا گیرکردن کابین به کمک درایو

دارای سیستم حفاظتی کنترل فاز در هنگام جابجایی فاز و یا عدم تعادل در فازها

مطابق با استاندارد EN81

امکان استفاده برای انواع مختلف درب ها

قابلیت گزارشگیری از اشکالات آسانسور از طریق اینترنت

دارای فیوز الکترونیک در خط تغذیه ۲۴ وات جهت حفاظت در قبال اتصال کوتاه

دارای باطری قابل شارژجهت تآمین روشنائی داخل کابین هنگام قطع برق

و …

تابلو فرمان گیرلس Gearless تلفیقی (با نجات اضطراری)

تابلو فرمان گیرلس تلفیقی که قابلیت پاسخگویی برای آسانسور ساختمان هایی حداکثر با ۱۶ طبقه را دارد. این تابلو فرمان که مجهز به سیستم نجات اضطراری است با حذف سیم کشی اضافه جهت صرفه جویی در هزینه ها می شود.

مشخصات فنی تابلو فرمان گیرلس تلفیقی

مشخصات فنی این تابلو فرمان آسانسور به شرح زیر است :

قابل استفاده در پروژه های گیرلس MRL و Gearless

درایو انواع موتورهای بدون گیربکس

قابلیت پاسخگویی تا ۱۶طبقه کلکتیودان ، ۹ طبقه کلکتیو سلکتیو

امکان عرضه تابلو به صورت توکار برای پروژه های MRL

قابلیت عرضه به صورت تلفیقی با سیستم نجات اضطراری مخصوص گیرلس

قابلیت کار به صورت گروهی و سیستم کاهش دهنده تراول کابل

ابعاد تابلو ۳۰×۱۲۵×۸۰ سانتی متر (امکان سفارش تابلو در ابعاد ۳۰×۱۶۵×۵۰ سانتی متر برای MRL)

تابلو فرمان آسانسور هیدرولیک

از تابلو فرمان هیدرولیک در آسانسورهای ساختمان هایی با حداکثر ۸ طبقه استفاده می گردد.

مشخصات فنی تابلو فرمان آسانسور هیدرولیک

مشخصات فنی تابلو فرمان هیدرولیک آسانسور به شرح زیر است :

قابلیت راه اندازی تا ۸ طبقه کلکتیودان و ۶ طبقه کلکتیو سلکتیو ، با استفاده از جعبه رویزیون کارکدک قابل افزایش به ۱۶ طبقه کلکتیودان و ۹ طبقه کلکتیو سلکتیو

قابلیت راه اندازی برای انواع دربهای AC/DC(اتوبوسی ,سماتیک و سلکوم ۲۲۰و مری )

امکان راه اندازی انواع پاور یونیت های موجود در بازار

حفاظت کامل و قابل تنظیم از موتور-پمپ توسط برد کنترل بار

تابلو فرمان هیدرولیک تلفیقی

تابلو فرمان هیدرولیک تلفیقی یکی از بهترین نوع تابلو فرمان آسانسور است که قابلیت استفاده در ساختمان هایی با حداکثر ۱۶ طبقه را دارا می باشد.

مشخصات فنی تابلو فرمان هیدرولیک تلفیقی

مشخصات فنی تابلو فرمان هیدرولیک تلفیقی عبارتند از :

راه اندازی سیستم های هیدرولیک بصورت تک ضرب ، ستاره مثلث یا بوسیله درایو

امکان releveling برای هم سطح سازی مجدد

امکان کنترل انواع پاوریونیتها با تعداد شیرهای مختلف

دارای سیستم کنترل بار و فاز برای تشخیص صحیح توالی فاز و محافظت از موتور در برابر جریان اضافه

توانایی تنطیم فاصله زمانی فعال شدن موتور تا شیر ها و فاصله زمانی قطع شدن شیرها تا موتور برای نرمی حرکت و زمان بین ستاره و مثلث Pump off Delay

انتخاب منطق پاسخگویی به احضار ها بصورت کلکتیودان یا فول کلکتیو یا پوش باتون

توانایی کنترل اسانسور بصورت duplex یا simplex

امکان پاسخگویی به احضار ها تا ۸ توقف بصورت پارالل و ۱۶ توقف بصورت سریال

قابلیت ثبت ۱۰ اخر با نمایش ترتیب وقوع

قابلیت جدا کردن دوراندازهای جهت بالا و پایین برای استفاده در طبقات کوتاه و بلند متعدد

توانایی جدا سازی سنسورهای توقف جهت بالا و پایین

و ….
