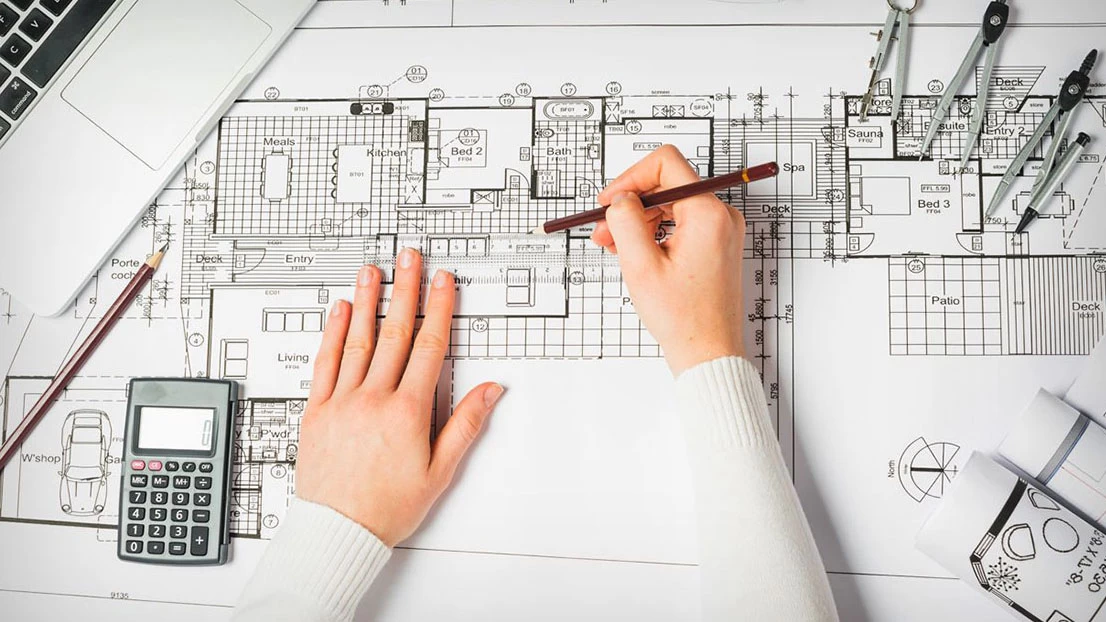

کاربرد نقشه های ساختمانی برای معماری و تاسیسات

نقشه های معماری که پلان هم نامیده می شوند، اطلاعاتی از جمله قرارگیری قسمت های مختلف خانه مثل آسانسور و راه پله، ارتفاع سقف، متراژ در دسترس، محل تعبیه سازه و جزئیات دیگر را در اختیار می گذارد. این نقشه معمولا به صورت نرم افزاری ترسیم می شود و به دلیل پیشرفت تکنولوژی به شکل دستی انجام نمی شود. یکی از نرم افزارهای مخصوص معماران، نرم افزار اتوکد می باشد.
نقشه معماری یکی از مهم ترین نقشه های ساختمانی می باشد و دارای داده های بسیار مهمی است. این نوع نقشه دید از بالا به ساختمان می دهد و با طراحی یک برش افقی فرضی که در دو سوم ارتفاع از کف طبقه لحاظ شده است، شرایط طبقه را مشخص می کند. در بیشتر ساختمان های چند طبقه مثل آپارتمان ها، به دلیل اینکه طبقات شبیه به هم هستند، پلان تیپیکال طراحی می شود.

نقشه های معماری انواع دیگری مثل مقطع و نما نیز دارد. در نقشه ی مقطع یک برش فرضی عمودی از ساختمان به نمایش گذاشته می شود تا دید از روبروی بنا داشته باشیم. بدین صورت بخش هایی مثل راهروها، رامپ، حمام، سرویس بهداشتی و آشپزخانه ترسیم می شود. همچنین در پلان اتاق ها و ابعادشان، محل درب و پنجره ها و آسانسور هم ترسیم می شود. از نمای بیرونی ساختمان نیز نقشه ی نما طراحی می گردد.
