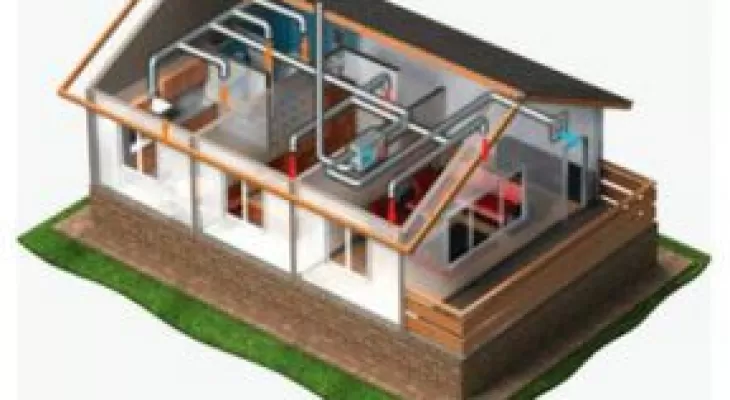

دستگاه هواساز چیست ؟

 به گزارش اخبار ساخته ها؛ دستگاه هوا ساز به انواع هواساز ساختمانی (آپارتمانی یا همان هواساز خانگی) و نیز هواساز صنعتی دسته بندی می شود. سیستم هواساز به همراه دستگاه های سرمایشی مانند چیلر ، دستگاه های گرمایشی مانند بویلر و یا دستگاه های سرمایشی گرمایشی مانند GHP , VRF و غیره مورد استفاده قرار می گیرد زیرا هواساز دستگاه تولید کننده حرارت و برودت نیست بلکه فقط دستگاه توزیع کننده هوای سرد و گرم است. به این مفهوم که آب در چیلر سرد و در بویلر گرم شده و با پمپ به کویل های (لوله های مسی فین دار) هواساز پمپاژ می شود.

با استفاده از یک فن ، هوای تازه از اطراف کویل ها (لوله های مسی فین دار) دمیده شده و در اثر برخورد هوا با سطح سرد یا داغ کویل ها، هوا خنک یا گرم می شود. عمل فیلتر نمودن هوا معمولا قبل از کویل ها انجام می شود تا علاوه بر ایجاد هوای پاک از تجمع ذرات معلق و رسوب روی کویل ها جلوگیری شود.

هواساز ساختمانی چیست ؟

همانطور که گفته شد هواسازها به دو دسته کلی هواساز ساختمانی (آپارتمانی) و صنعتی تقسیم بندی می شوند. از هواساز ساختمانی می توان در اماکن مختلف مسکونی ، اداری ، تجاری ، آموزشی و غیره استفاده نمود. از نظر ساختاری بین این دستگاه ها تفاوتی وجود ندارد و فقط ابعاد آنها ، نوع فیلترهای به کار رفته ، مجهز بودن یا نبودن به تجهیزات رطوبت گیر و رطوبت زن و نیز درصد هوای برگشتی به دستگاه ها متفاوت است.

برای مثال یک هواساز صنعتی که در محیطی آلوده کار می کند بهتر است که به فیلترهای مخصوص جذب کننده آلاینده ها مجهز شود و یا اینکه در یک هواساز خانگی (آپارتمانی) مسئله تنظیم و کنترل رطوبت نیز اهمیت پیدا می کند.

به مدل های کوچکتر هواساز ساختمانی ، دستگاه هواساز خانگی گفته می شود و معمولا برای این مدل های با ابعاد کوچک ، سیستم رطوبت زنی و رطوبت زدایی در نظر گرفته نمی شود (در صورت نیاز یا درخواست مشتری سیستم تنظیم رطوبت به طور خاص افزوده می شود). معمولا جریان آب گرم درون کویل های آن از طریق پکیج گازسوز یا بویلر موتورخانه و جریان آب سرد درون کویل های آن از طریق دستگاه مینی چیلر آپارتمانی تامین می شود.

هوا ساز ساختمانی

هواساز صنعتی چیست ؟

دستگاه هواساز صنعتی مخصوص تهویه هوای سوله صنعتی ، تهویه هوای انبار ، سالن های بزرگ تولیدی ، ورزشی و … ساخته می شود. با توجه به بزرگ بودن فضای سوله ها ، افزایش مقدار گردش هوا (سیرکولاسیون هوا) و نیز استفاده از فیلترهای متفاوت مطرح می شود تا هم در مصرف انرژی با سیرکولاسیون هوا صرفه جویی شود و هم از ورود یا انتقال آلاینده های صنعتی جلوگیری شود ولی در کل کارکرد آن شبیه نوع ساختمانی است.

هواساز صنعتی

اجزای اصلی سیستم هواساز خانگی (ساختمانی) و صنعتی

۱ . فن سانتریفیوژ یا محوری

۲ . کویل های آب سرد و گرم یا کویل مبرد DX یا همان اواپراتور (معمولا کویل ها از لوله مسی به همراه فین های آلومینیومی جهت افزایش نرخ انتقال حرارت ساخته می شوند.)

۳ . فیلترهای قابل شستشو ، هپا و اولپا از جنس بوروسیلیکات ، فیلتر کربن فعال و … با قدرت جذب ذرات معلق ۰٫۳ تا ۱۲ میکرون (متناسب با نیاز)

۴ . قسمت رطوبت زن و رطوبت گیر

۵ . محفظه اختلاط کننده هوای تازه و هوای برگشتی (محفظه ای که اجازه می دهد تا مقدار مشخصی هوای تازه از بیرون وارد و با هوای برگشتی از داخل ساختمان مخلوط شود.)

۶ . لرزه گیر ها (جهت جلوگیری از ایجاد لرزش در سیستم هواساز ساختمانی و صنعتی)

۷ . تجهیزات و قطعات کنترل کننده الکتریکی و مکانیکی شامل ترموستات یا سنسور جهت تنظیم دما ، تنظیم کننده رطوبت ، تجهیزات کنترل کننده سرعت حرکت هوا و …

۸ . کانال تغذیه هوا به داخل ساختمان

مزایا و معایب دستگاه هواساز

همانطور که گفته شد ، این دستگاه ، دستگاهی است که پس از سرد ، گرم و نیز فیلتر کردن و تنظیم رطوبت هوا ، هوا را با کانال کشی در سرتاسر ساختمان توزیع می کند و مزایا و معایب آن در نقطه مقابل سیستم های بدون کانال از جمله فن کویل ها قرار دارد. یعنی اینکه در سیستم فن کویل ، به ازای هر اتاق یا قسمت از ساختمان یک فن کویل در نظر گرفته شده و همه فن کویل ها با لوله کشی آب سرد و گرم به چیلر و بویلر متصل می شوند و دیگر از کانال کشی استفاده نمی شود.

 ولی هواساز برتری که نسبت به فن کویل ها دارد این است که می توان حجم بالایی از هوای تازه را به درون ساختمان تزریق کرد که از این نظر به انواع معمولی و فول فرش (full fresh) تقسیم بندی می شوند. منظور از فول فرش این است که صد در صد هوای عبوری از داخل دستگاه هواساز ، از بیرون (هوای آزاد) تامین شده و هیچ درصدی از هوای داخل ساختمان مجددا وارد دستگاه نمی شود.

مهمترین مزایا و معایب هواساز در مقایسه با فن کویل ها عبارتند از :

۱ . این دستگاه توانایی این را دارد که مقدار زیادی هوای تازه وارد ساختمان کند تا اکسیژن مورد نیاز همواره تامین شود.

۲ . اگر در پروژه ای نیاز باشد که رطوبت نیز همانند دما به دقت تحت کنترل درآید ، با افزودن تجهیزات رطوبت گیر و رطوبت زن و تعریف سیستم کنترلی در آن می توان به خوبی این کار را انجام داد. (هر چند اگر هم این تجهیزات نصب نشود ، کویل های آب سرد در روزهای گرم سال به خوبی رطوبت هوا را گرفته و کاهش می دهند. درست مثل دستگاه کولر گازی که در فصل تابستان این کار را انجام می دهد)

۳ . بهترین دستگاه برای پاکسازی هوا از هر نوع آلایندگی است.

۴ . از جمله معایب این دستگاه این است که نمی توان به تنهایی از آن در سرمایش یا گرمایش ساختمان هایی استفاده کرد که باید هر قسمت و هر اتاق به طور مجزا و مستقل تهویه شود. مثلا یک ساختمان مسکونی یا اداری را در نظر بگیرید که بخواهیم دمای هوا در هر اتاق توسط کاربر همان اتاق و بدون اینکه تاثیری بر عملکرد سایر اتاق ها داشته باشد ، تنظیم شود که در این صورت فقط باید از فن کویل ها استفاده کرد. چونکه هواساز کل هوا را با یک دمای مشخص و با کانال در همه اتاق ها پخش می کند. نکته اینکه در بسیاری از ساختمان ها و سوله ها از سیستم هواساز و فن کویل به صورت ترکیبی استفاده می شود. یعنی چیلر و بویلر هم به فن کویل ها متصل هستند و هم به یک هواساز تا هم از مزایای هواساز استفاده شود و هم از مزایای سیستم فن کویل. برای مثال در شکل زیر مشاهده می کنید که چطور برای حالت سرمایش ، لوله آب سرد چیلر به هواساز و تعداد زیادی فن کویل متصل شده است. برای حالت گرمایش هم بویلر موتورخانه را با لوله کشی آبگرم به هواساز و فن کویل ها وصل می کنیم.

کاربرد هواساز :

کاربرد دستگاه هواساز در سیستم تهویه یک ساختمان یا سوله معمولا در یکی از شرایط زیر ضرورت پیدا می کند :

۱ . در هر نوع کاربری که به ورود هوای تازه به طور دائمی نیاز داشته باشیم.

۲ . در هر نوع کاربری که رفت و آمد در آن زیاد بوده و باید اکسیژن به میزان کافی تامین شود.

۳ . در هر نوع کاربری که بخواهیم با کانال ، هوا را توزیع کنیم.

۴ . در جاهایی که باید هوا به خوبی و متناسب با نیاز فیلتر شود.

۵ . و کاربرد هواساز در جاهایی که باید رطوبت هوا کامل تحت کنترل باشد و بتوان مقدار آن را مدیریت کرد.

انواع دستگاه هواساز :

انواع هواساز را می توان به روش های مختلف و در دسته بندی های متفاوت قرار داد که عمده ترین آنها عبارتند از :

۱ . وجود یا عدم وجود مکانیزم بازیافت حرارت اتلافی (هیت ریکاوری) در راستای کاهش مصرف انرژی

۲ . طراحی شدن یا نشدن انواع دستگاه هواساز به شکل بهداشتی (هایژنیک) جهت کاربرد در محیط های بهداشتی مثل بیمارستان ها

۳ . طراحی به صورت غیر فول فرش (No Full Fresh) یا فول فرش (Full Fresh) با تعبیه یا عدم تعبیه دریچه بازگشت هوا و محفظه مخلوط کننده
